N Taso (Monitaso), 3-taso, 2-taso Architecture kanssa EXAMPLE

Mikä on N-Tier?

An N-tason sovellus ohjelma on sellainen, joka on hajautettu kolmen tai useamman erillisen tietokoneen kesken hajautetussa verkossa.

Yleisin n-tason muoto on 3-tasoinen sovellus, ja se luokitellaan kolmeen luokkaan.

• Käyttöliittymäohjelmointi käyttäjän tietokoneessa
• Liiketoimintalogiikka keskitetymmässä tietokoneessa ja
• Vaaditut tiedot tietokantaa hallitsevassa tietokoneessa.

This architecture model provides Software Developers a way to create Reusable applications/systems with maximum flexibility.

In N-taso, "N" refers to a number of tiers or layers that are being used, like – 2-tasoinen, 3-tasoinen tai 4-tasoinen jne. Sitä kutsutaan myös "Monitasoinen Archirakenne".

N-tason arkkitehtuuri is an industry-proven software architecture model. It is suitable to support enterprise-level client-server applications by providing solutions to scalability, security, fault tolerance, reusability, and maintainability. It helps developers to create flexible and reusable applications.

N-taso Archirakenne

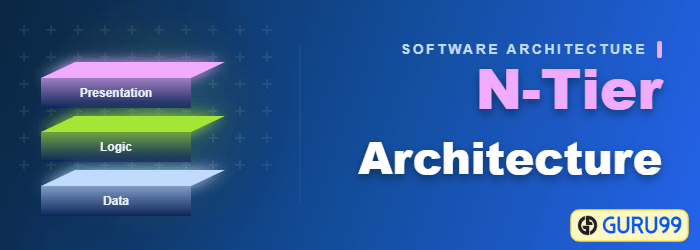

Kaavamainen esitys n-tasoisesta järjestelmästä kuvaa tässä - esitys-, sovellus- ja tietokantakerrokset.

Nämä kolme kerrosta voidaan jakaa edelleen eri alakerroksiin vaatimuksista riippuen.

Some of the popular sites which have applied this architecture are:

• MakeMyTrip.com
• Sales Force -yrityssovellus
• Intian rautatiet – IRCTC
• Amazon.com jne.

Some common terms to remember, so as to understand the concept more clearly:

• Hajautettu verkko: It is a network architecture where the components located at network computers coordinate and communicate their actions only by passing messages. It is a collection of multiple systems situated at different nodes but appears to the user as a single system.
  • Se tarjoaa yhden tietoliikenneverkon, jota eri verkot voivat hallita erikseen.
  • An example of Distributed Network – where different clients are connected within LAN architecture on one side and on the other side they are connected to high-speed switches along with a rack of servers containing service nodes.
• Asiakaspalvelin Archirakenne: It is an architecture model where the client (one program) requests a service from a server (another program), eli it is a request-response service provided over the internet or through an intranet. In this model, Asiakas toimii yhtenä sarjana ohjelmaa/koodia, joka suorittaa joukon toimintoja verkon yli. Sillä aikaa Server, toisaalta, on joukko toista ohjelmaa, joka lähettää tulosjoukot asiakasjärjestelmään pyydettäessä.
  • In this, the client computer provides an interface to an end user to request a service or a resource from a server, and on the other hand the server then processes the request and displays the result to the end user.
  • An example of Client-Server Model – an ATM machine. A bank is the server for processing the application within the large customer databases, and the ATM machine is the client having a user interface with some simple application processing.

• Platform: In computer science or the software industry, a platform is a system on which an application program can run. It consists of a combination of hardware and software that have a built-in instruction for a processor/microprocessor to perform specific operations.
  • In more simple words, the platform is a system or a base where any application can run and execute to obtain a specific task.
  • Esimerkki alustasta – henkilökohtainen kone, jossa on Windows 2000 tai Mac OS X esimerkkeinä kahdesta eri alustasta.

• Tietokanta: Se on kokoelma tietoa organisoidulla tavalla, jotta sitä voidaan helposti käyttää, hallita ja päivittää.
  • Esimerkkejä tietokannasta - MySQL, SQL Palvelin ja Oracle Database are some common DBs.

N-tason tyypit Architektuurit

N-tasoja on erilaisia Architektuurit, kuten 3-tason Archirakenne, 2-tasoinen Architecture and 1-Tier Archirakenne.

Ensin näemme 3-tason Archirakenne, joka on erittäin tärkeä.

3-Tier Archirakenne

Katsomalla alla olevaa kaaviota voit helposti tunnistaa sen Kaksitasoinen arkkitehtuuri siinä on kolme eri kerrosta.

• Esityskerros
• Business Logic -kerros
• Tietokantakerros

Here we have taken a simple example of a student form to understand all these three layers. It has information about a student like – Name, Address, Email, and Picture.

Käyttöliittymätaso tai esitystaso

Esityskerros

private void DataGrid1_SelectedIndexChanged(object sender, System.EventArgs e)
{
// Object of the Property layer
clsStudent objproperty=new clsStudent();
// Object of the business layer
clsStudentInfo objbs=new clsStudentInfo();
// Object of the dataset in which we receive the data sent by the business layer
DataSet ds=new DataSet();
// here we are placing the value in the property using the object of the
//property layer
objproperty.id=int.Parse(DataGridl.SelectedItem.Cells[1].Text.ToString());

// In this following code we are calling a function from the business layer and
// passing the object of the property layer which will carry the ID till the database.
ds=objbs.GetAllStudentBsIDWise(objproperty);

// What ever the data has been returned by the above function into the dataset
//is being populate through the presentation laye.
txtId.Text=ds.Tables[0].Rows[0][0].ToString();
txtFname.Text=ds.Tables[0].Rows[0][1].ToString();
txtAddress.Text=ds.Tables[0].Rows[0][2].ToString();
txtemail.Text=ds.Tables[0].Rows[0][3].ToString();

Code Selitys

• The above code defines the basic designing of a front end view of applications as well as the calling of the functions of other layers so that they can be integrated with each other.

Business Access Layer –

Tämä on liiketoimintakerroksen toiminto, joka hyväksyy tiedot sovelluskerroksesta ja välittää ne tietokerrokselle.

• Business logic acts as an interface between the Client layer and Data Access Layer.
• All business logic – like validation of data, calculations, data insertion/modification – is written under the business logic layer.
• It makes communication faster and easier between the client and data layer.
• Määrittää oikean työnkulun toiminnon, joka on tarpeen tehtävän suorittamiseksi.

// this is the function of the business layer which accepts the data from the
//application layer and passes it to the data layer.
public class clsStudentInfo
{
	public DataSet GetAllStudentBsIDWise(clsStudent obj)
	{
	 DataSet ds=new DataSet();
	 ds=objdt.getdata_dtIDWise(obj);// Calling of Data layer function
	 return ds;
	}
}

Koodin selitys

The code is using the function of the business layer, which will accept the data for the application layer and pass it to the data layer. The Business layer codes act as a mediator between the functions defined in the presentation layer and data layer, and call the functions vice versa.

Tietojen käyttökerros

Tämä on tietokerrostoiminto, joka vastaanottaa tiedot liiketoimintakerrokselta ja suorittaa tarvittavat toiminnot tietokantaan.

// this is the datalayer function which is receiving the data from the business
//layer and performing the required operation into the database

public class clsStudentData // Data layer class
{
	// object of property layer class
	public DataSet getdata_dtIDUise(clsStudent obj)
	{
	 DataSet ds;
	 string sql;
	 sql="select * from student where Studentld=" +obj.id+ "order by Studentld;
	 ds=new DataSet();
	//this is the datalayer function which accepts the sql query and performs the
	//corresponding operation
		ds=objdt.ExecuteSql(sql);
		return ds;
	}
}

Koodin selitys

The code defined in the dataset layer above accepts the entire request, requested by the system, and performs the required operations into the database.

2-Tier Archirakenne

Se on kuin Client-Server-arkkitehtuuri, jossa viestintä tapahtuu asiakkaan ja palvelimen välillä.

In this type of software architecture, the presentation layer or user interface layer runs on the client side while the dataset layer gets executed and stored on the server side.

There is no Business logic layer or intermediate layer in between client and server.

Yksitasoinen tai 1-tasoinen Archirakenne

It is the simplest one, as it is equivalent to running the application on a personal computer. All of the required components for an application to run are on a single application or server.

Esityskerros, liiketoimintalogiikkakerros ja tietokerros sijaitsevat kaikki yhdessä koneessa.

Monitasoisen edut ja haitat Architektuurit

Like any design choice, the multi-tier approach brings clear benefits along with a few trade-offs, summarized below.

Siksi se on osa ohjelmaa, joka salaa todelliset liiketoimintaongelmat ja määrittää, kuinka tietoja voidaan päivittää, luoda, tallentaa tai muuttaa, jotta tehtävä saadaan suoritettua.

N-taso Architecture Vinkkejä ja kehitystä

Considering that software professionals must have full control over all the layers of the architecture, tips on n-tier architecture are given below:

1. Try to decouple layers from one another as much as possible by using a technique like SOAP XML.
2. Käytä joitakin automatisoituja työkaluja kartan luomiseenping liiketoimintalogiikkakerroksen ja relaatiotietokantakerroksen (datakerroksen) välillä. Työkalut, jotka voivat auttaa näiden mallintamisessa, vastaavat toisiaanping techniques are Entity Framework and Hibernate for .Net, etc.
3. In the client presenter layer, put common code for all the clients in a separate library as much as possible. This will maximize the code reusability for all types of clients.
4. Välimuistikerros voidaan lisätä olemassa olevaan tasoon suorituskyvyn nopeuttamiseksi.
